GD系列圆形振动分级筛

产生水平圆运动和绕水平轴摇摆振动的空间复合运动。筛中料层受剪切,并上下翻滚,细颗料迅速接触筛面,过孔分级。
  GD型圆形旋转振动筛用于干湿、粗细、轻重不同的各种物料的筛分作业,亦可用于固液分离、废污水处理等,广泛用于化工、冶金、建材、陶瓷、造纸、医药、食品和饲料加工等各行各业的生产流水线及单Du作业。与往复式振动筛相比有更多的的工艺适应性,并具有结构简单、功耗少、噪音小、筛分效率高等特点,可满足多级筛分的工艺要求,该机物料运动轨迹和振动力大小可进行调整。筛网有撞击装置,不易堵塞,张紧容易,调换方便,使用寿命长,排出方向可随意改变,动载荷对安装基础传递小,安装调试简单方便。

主要技术参数如表:



型号 筛网直径(mm) 处理量(t/h) 振动频率(min-1 电动功率(kw) 重量(kg) 备注
GD-1500 Ф1500 9-14 930 2.2 750 处理量按标准物料河砂计算(1.67t/m3)选型时按处理物料比重换算
GD-1000 Ф1000 4-6 930 1.1 500
GD-800 Ф800 2-4 930 0.75 400
GD-600 Ф600 1.5-2 1450 0.75 300
GD-400 Ф400 1-1.5 1450 0.25 160

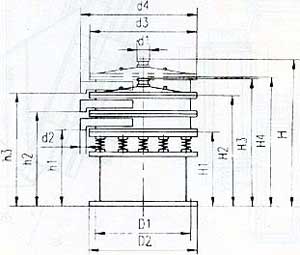

    外型尺寸:

型号 d1 d2 d3 d4 D1 D2 h1 h2 h3 H1 H2 H3 H4 H 有效面积
(m2
GD-1500 280 200 1650 2280 1420 1450 640 830 1020 660 1040 1300 1230 1490 1.77
GD-1000 220 140 1120 1520 975 1040 565 695 825 580 840 1040 970 1170 0.74
GD-800 200 130 850 1160 780 850 540 665 790 560 810 950 935 1075 0.44
GD-600 130 110 710 980 610 660 480 600 720 490 730 850 850 970 0.265
GD-400 120 100 470 700 400 445 435 525 615 440 620 700 700 780 0.1

    订货须知:
    GD圆形振动分级筛可配二~四层分级筛网,订货时请注明型号规格,所需配备筛网要求、材料、孔状、目数、订货数量。
