三通溜子




三通溜子简介

三通溜子(又名三通分料器或三通分料阀)是一种可用于物料换向/分流流程的设备。三通分料器有电液动、气动、手动三种按结构形式。

三通溜子分有侧三通、正三通等,广泛适用于建材、冶金、矿山、轻工、粮食等行业。

三通溜子的结构组成

本三通溜子主要由阀体、阀轴、阀板、曲柄机构、电动推杆(电液动推杆或手动机构)等组成。

工作原理

手动由外力通过曲柄带动阀轴、阀板作一定角度的摆动,从而达到控制物料流向,分送物料之目的。

三通溜子特点及用途

三通分料阀采用钢板焊接结构,具有体积小、重量轻、阻力小。采用电动推杆(电液动、气动推杆)驱动,可以快速切换物料流向。三通分料阀是物料输送系统中控制物料快速换向的理想设备,广泛用用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物输送。性能

技术参数

工作压力

适用温度

适用介质

0.01MPa

≤300

晶体、颗粒、粉状物料等

型号说明

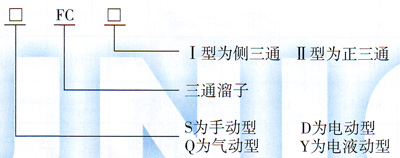

三通溜子型号说明图

外形安装尺寸

三通溜子安装尺寸图



A×A

B×B

C×C

α

H

L

L1

L2

n-d

200×200

256×256

290×290

45°

267

177

180

220

8-Φ10

50°

282

174

55°

299

161

60°

352

160

250×250

306×306

340×340

45°

298

198

220

250

8-Φ10

50°

330

193

55°

338

181

60°

396

182

300×300

356×356

390×390

45°

322

212

250

280

8-Φ14

50°

349

209

55°

386

204

60°

431

200

400×400

456×456

490×490

45°

381

251

280

325

8-Φ14

50°

419

251

55°

448

244

60°

525

245

500×500

456×456

490×490

45°

470

310

350

395

16-Φ12

50°

532

320

55°

557

290

60°

644

300

600×600

664×664

700×700

45°

502

290

400

450

16-Φ12

50°

561

310

55°

643

330

60°

738

340

700×700

772×772

820×820

45°

617

380

450

500

16-Φ16

50°

678

400

55°

795

420

60°

937

442

800×800

872×872

920×920

45°

672

408

500

550

16-Φ16

50°

763

445

55°

900

482

60°

1057

493
