一、产品标准：
　　QJ/AKJ02.08-89自定中心振动筛和QJ/AKJ02.09-89自定中心振动筛。
二、用途及特点：
　　SZZ型自定中心振动筛运动轨迹为圆，全系列共有十种规格，可供煤炭、冶金、建材、化工等部门，对中小粒度的物料进行干式分级。筛机结构简单，坚固可靠，维修方便，效率高。
三、选用须知：
——筛机分单层和双层，除了SZZ1800×3600振动筛外都为吊式。
——筛网结构有编织网和冲孔筛板。
——电动机可安装在左侧或右侧，无特殊要求按安装图安装。
——电动机额定电压为380V，可选用防爆电机或不同额定电压的电机，如选用请在订货时注明。
——基础螺栓全部由用户自备。

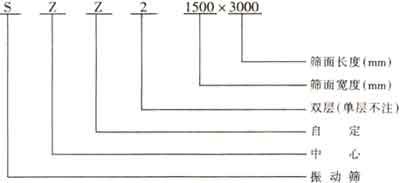

四、产品型号表示法示例：

五、技术性能及参数：

型号	筛  面					给料粒度( mm )	处理量( t/h )	电动机		外形尺寸 长×宽×高	总重(kg)
	层数	面积（m2）	倾角( °)	筛孔尺寸( mm )	结构			型号	功率(kw)
SZZ800×1600	1	1.3	15	3-40	编织	≤100	8-45	Y100L1-4	2.2	2167×1653×1110	498
SZZ2800×1600	2	1.3	15	3-40	编织	≤100	8-45	Y100L2-4	3	1935×1678×1345	822
SZZ1250×2500	1	3.1	15	6-40	编织	≤100	36-106	Y132S-4	5.5	2569×2110×1006	1021
SZZ21250×2500	2	3.1	15	6-50	编织	≤150	36-117	Y132M2-6	5.5	2635×2376×1873	1260
SZZ21250×4000	2	5	15	6-50	编织	≤150	58-188	Y132M-4	7.5	4184×2468×3146	2500
SZZ1500×3000	1	4.5	20	6-50	编织	≤150	52-170	Y132M-4	7.5	2866×2342×1650	2234
SZZ1500×4000	1	6	20	6-50	编织	≤150	70-227	Y132M-4	7.5	3951×2386×2179	2582
SZZ21500×3000	2	4.5	15	6-50	编织	≤150	52-170	Y132M-4	7.5	3050×2524×1855	2511
SZZ21500×4000	2	6	20	6-50	编织或冲孔	≤150	70-227	Y132M-4	7.5	4155×2754×2656	4022
SZZ1800×3600	1	6.48	25	6-50	编织或冲孔	≤150	76-245	Y180M-4	18.5	3750×3060×2541	4626

注：表中处理量是依据松散密度0.9t/m3的煤，按上层筛面最大和最小筛孔进行干式分级给定的，物料中小于筛孔尺寸之半的颗粒含量占40%，大于筛孔尺寸的颗粒含量占25%，筛分效率为90%。表中凡重量低于2t的筛机最大拆分件均没列出。
六、安装尺寸：

  SZZ800×1600及SZZ₂800×1600安装尺寸:

代号  型号	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4
SZZ800×1600	1990	1352	616	676	620	1110	620	700	25	145	1328	800	868	1042	140
SZZ2800×1600	1743	1217	284	608	460	1345	830	765	25	145	1328	800	888	1042	140

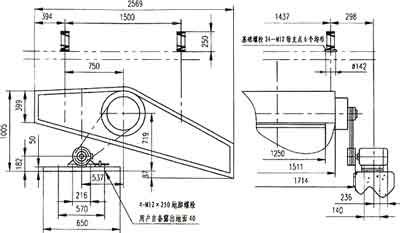

SZZ1250×2500安装尺寸:

代号  型号	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4
SZZ21250　×　2500	2635	261	1930	965	195	1873	773	187	55	370	1422	928	1049	1410	1191
SZZ21250　×　4000	4184	634	2700	1330	550	3146	951	187	55	515	1450	957	1119	1430	1254

SZZ1500×3000及SZZ1500×4000安装尺寸:

代号	L	L1	L2	L3	L4	H	H1	H2	H3	H4	B	B1	B2	B3	B4
型号
SZZ1500×3000	2866	580	1926	940	533	1572	546	187	55	1070	1590	1500	1642	178	257
SZZ1500×4000	3951	706	2566	1286	661	1941	515	225	65	1215	1068	1500	1646	178	257

SZZ₂1500×3000安装尺寸:

SZZ₂1500×4000自定中心振动筛安装尺寸

SZZ1800×3600自定中心振动筛安装尺寸
