给料机

当前您所在的位置:联源股份 >> 产品展示 >> 给料机 >> GZ电磁振动给料机

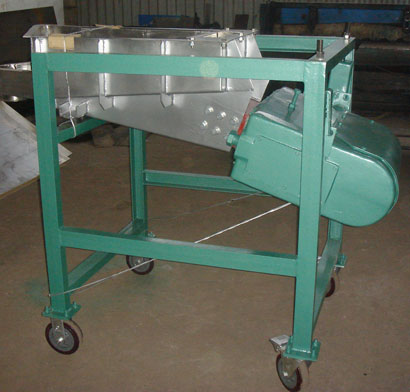

GZ电磁振动给料机
摘自:联源机械日期:2014-06-09

  一、用途与特点:
  GZ电磁振动给料机(震动给料机)广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中,在生产流程中,电磁振动给料机(震动给料机)用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。振动给料机(震动给料机)与其它给料设备相比,具有以下特点:
  1.电气控制采用半波整流电器,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。
  2.无转动零部件,不需润滑,结构简单,维修方便。
  3.采用合金钢板制成的料槽,可适用输送高温、磨损严重及有腐蚀性的物料等。








  二、电磁振动给料机(震动给料机)主要技术参数:

类型
型号
生产率
t/h
给料粒度
(mm)
双振幅
(mm)
振动频率
(min-1
供电电压
(V)
电流(A)
有功功率
(kw)
重量
(kg)
水平
-10°
工作电流
表示电流
基本型
GZ1
5
7
50
1.75
3000
220
1.34
1
0.06
77
GZ2
10
14
50
3.0
2.3
0.15
151
GZ3
25
35
75
4.6
3.5
0.2
233
GZ4
50
70
100
8.4
7
0.45
460
GZ5
100
140
150
12.7
10.6
0.65
668
GZ6
150
210
200
1.5
380
16.4
13.3
1.5
1271
GZ7
250
350
300
24.6
20
2.5
1920
GZ8
400
560
300
39.4
32
4.0
3040
GZ9
600
840
500
47.6
38.6
5.5
3750
GZ10
750
1050
500
39.4×2
32×2
4.0×2
6491
GZ11
1000
1400
500
47.6×2
38.6×2
5.5×2
7680
上振型
GZ3S
25
35
75
1.75
220
4.6
3.8
0.20
242
GZ4S
50
70
100
8.4
7
0.45
457
GZ5S
100
140
150
12.7
10.6
0.65
666
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
1246
GZ7S
250
350
250
24.6
20
2.5
1963
GZ8S
400
560
300
39.4
32
4.0
3306
封闭型
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
78
GZ2F
8
11.2
40
3.0
2.3
0.15
154
GZ3F
20
28
60
4.6
3.8
0.20
247
GZ3F
40
50
60
8.4
7
0.45
464
GZ4F
80
112
80
12.7
10.6
0.65
668
GZ5F
120
168
80
1.5
380
16.4
13.3
1.5
1278
轻槽型
GZ5Q
100
140
200
1.75
220
12.7
10.6
0.65
653
GZ6Q
150
200
250
1.5
380
16.4
13.3
1.5
1326
GZ7Q
250
350
300
24.6
20
2.5
1992
GZ8Q
400
560
350
39.4
32
4.0
3046
平槽型
GZ5P
50
140
100
1.75
220
12.7
10.6
0.65
633
GZ6P
75
210
300
1.5
380
16.4
13.3
1.5
1238
GZ7P
125
350
350
24.6
20
2.5
1858
宽槽型
GZ5K1


200
100
1.5
220
12.7×2
10.6×2
0.65×2
1212
GZ5K2


240
100
12.7×2
10.6×2
0.65×2
1343
GZ5K3


270
100
12.7×2
10.6×2
0.65×2
1376
GZ5K4


300
100
12.7×2
10.6×2
0.65×2
1408

  三、电磁振动给料机(震动给料机)设备选型:
  1.电磁振动给料机(震动给料机)主机选型:


类  型
生产率计算容量(t/m3
用  途
基本型
1.6
无特殊要求的物料给料
上振型
1.6
配置空间不够的情况下安装使用,其它与基本型相同
封闭型
1.6
易碎颗粒、粉尘较大及挥发性物料给料
轻槽型
1.0
比重较小的轻物料给料
平槽型
安配煤条件给出
薄料层均匀给料
宽槽型
按配煤条件给出
主要用于选煤,亦可用于向筛分设备给料

  电磁振动给料机(震动给料机)实际容重大于或小于上述计算容重时,生产率按实际物料容重进行换算。
  对于粒度小于1mm的物料,输送速度下降,含水量大于10%的潮湿粘性物不能正常输送。料层厚度超过一事实上值,会妨碍正常给料,推荐料层厚度H=(1/3~1/4)槽高。
  对有特称要求、特殊规格的给料机产品,我公司可专门设计制造。
  2.电磁振动给料机(震动给料机)配套控制箱
  配套控制箱具有手动控制和自动控制两种功能。自动控制信号为0~5V或~20mA。控制箱基本电路采用先进的移相触发器控制固态继电器作为主回路整流控制原件,可靠性好、寿命长,是一种新型控制电路。控制箱分为挂式与台式两种,订货时请注明。

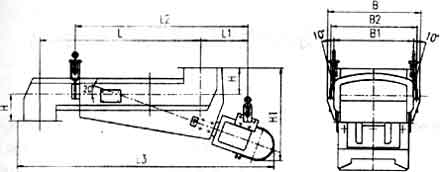

  四、电磁振动给料机(震动给料机)外形尺寸:




型  式
型  号
L
L1
L2
L3
H
H1
B
B1
B2
B3

GZ1
600
209
550
910
100
360
200
280
340
376
GZ2
800
310
660
1175
120
450
300
388
458
508
GZ3
900
311
790
1325
150
520
400
496
542
578
GZ4
1100
413
965
1615
200
645
500
620
686
762
GZ5
1200
463
1050
1815
250
765
700
850
761
840
GZ6
1600
400
1470
2400
250
1030
900
720
1032
1092
GZ7
1800
650
1465
2800
250
1130
1100
840
1257
1332
GZ8
2200
750
1800
3300
300
1343
1300
1000
1471
1556
GZ9
2400
800
2000
3515
300
1440
1500
1010
1676
1776

GZ5Q
1600
488
1414
2189
250
644
900
1042
761
1104
GZ6Q
1800
650
1406
2610
250
1066
1100
1257
720
1192
GZ7Q
2200
750
1738
3150
300
1240
1300
1467
840
1635
GZ8Q
2400
800
1906
3464
300
1360
1500
1672
1000
1866


GZ5P
1200
388
1140
1815
250
647
900
1040
761
1202
GZ6P
1400
450
1233
2366
250
1030
1100
1232
720
1292
GZ7P
1600
500
1440
2574
250
1089
1300
1457
840
1532

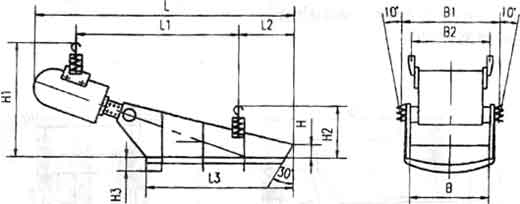

上振型式电磁振动给料机(震动给料机)

型  式
型  号
L
L1
L2
L3
H
H1
H2
H3
B
B1
B2

GZ3S
1730
1030
360
1000
100
690
340
89
400
490
518
GZ4S
2020
1220
410
1100
120
865
400
110
500
620
586
GZ5S
2260
1330
465
1200
120
960
420
129
700
845
761
GZ6S
2900
1640
650
1600
150
1345
790
145
900
1020
720
GZ7S
3230
1800
750
1800
150
1570
910
161
1100
1233
840
GZ8S
4080
2330
850
2200
180
1980
1040
203
1300
1426
930


封闭型式电磁振动给料机(震动给料机)
