ZZF振动放矿机
摘自:联源机械日期:2014-06-09

  ZZF、DZF振动放矿机最早系由全国冶金系统设计院采矿业务建设网负责组织设计,并授权我厂定点生产。












  一、放矿机用途和特点:
  (1)放矿机用途
  振动放矿机适用于环境温度不超过+40℃、空气相对湿度不大于90%的溜井、采场、溜槽和矿(料)仓。放矿机是厂矿企业作矿岩、物料放出、给料或装车之用的理想设备,各种矿车、汽车、火车、皮带、索道矿斗、矿井提升装载以及鄂式破碎机等均可选用本系列振动放矿机给矿。
  (2)放矿机特点
  振动放矿机具有以下特点:
  ①放矿机体积小、重量轻,结构简单紧凑,投资小;
  ②放矿机安装方便、维修量小,运行费用低;
  ③放矿机因受振矿岩物料流动性增大,减少通道堵塞现象,故放矿能力大,效率高;
  ④放矿机受振矿流连续、均匀、易控,矿流大小可根据需要调整,运行安全可靠;
  ⑤放矿机在超共振状态下工作,振幅稳定,可以频繁起动(起动次数《200次/时),允许振动台板上的负载有较大的波动,对各种矿岩特别是粘性矿岩物料适应性较强,并可在多尘或含水较多的环境下工作;
  ⑥振动放矿机耗电少,节能显著;
  ⑦凡矿岩物料松散体重不大于2400公斤/米3 、块度不大于1000毫米或1000毫米以下直至粉矿,均可选用本系列振动放矿机。
  另外,本通用设计总结了国内多年来设计、生产、使用振动放矿机的经验,考虑了各种使用条件,系列型谱齐全,覆盖面广。

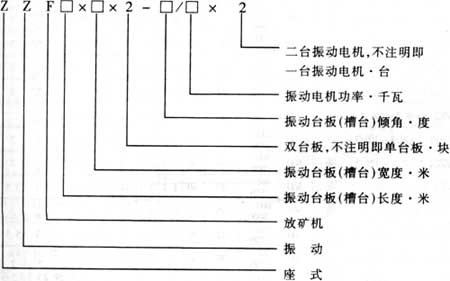

  (3)放矿机机型符号意义
二、放矿机技术参数表:
1、“~”线前后数字,适用于矿岩、物料密度分别为1700kg/m3、2400kg/m3时的对应参数。
2、本系列振动放矿机均为ZDJ型,电压380V。

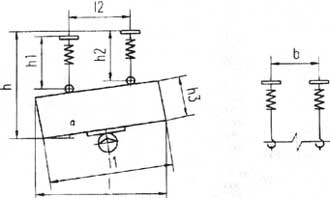

三、振动放矿机外形与安装简图

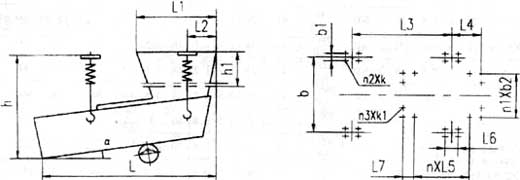

吊二型机外型与安装简图
(7、9、11、13、15、17、19、33、35、38、43#机)

项目

机号
外形尺寸 吊挂螺栓
I
I1
I2
h
h1
I3
I4
n×I5
I6
I7
b
b1
n×b2
n2×k
n3×k1
7
2517
1660
592.2
1572
500
1338
563.5
7×178
280
178
1000
120
4×180
16×M20
26×M20
9
2629
1730
594
1621
500
1445
565
6×209
280
209
1200
120
5×184
16×M20
26×M20
11
2718
1788
664
1588
500
1450
634
7×192
280
192
1100
120
4×205
16×M20
26×M20
13
2771
1810
675
1688
500
1490
645
6×219
280
219
1200
120
5×184
16×M20
26×M20
15
3179
1896
667
1850
500
1555
637
7×204
300
204
1400
120
6×187
16×M20
30×M20
17
3183
2030
690
1985
500
1855
660
8×197
300
197
1300
120
5×204
16×M20
30×M20
19
3595
2350
835
2430
600
2100
805
8×229
300
220
1400
120
5×224
16×M20
30×M20
33
3250
1600
1000
2218
730
1500
965
6×205
300
150
1500
150
6×200
16×M30
28×M20
35
3240
1600
990
2298
730
1500
955
6×205
300
150
1500
150
6×200
16×M30
28×M20
38
3905
1750
1205
2567
730
1900
1170
6×240
300
120
1600
150
6×217
16×M30
28×M20
43
4300
1960
1200
2973
730
2100
1170
8×205
300
130
1200
150
10×145
16×M30
32×M20

项目

机号
外形尺寸 吊挂安装 备注
I I1 h h1 h2 h3 I2 b
1 1251 1200 1951 1330 1340 400 516 490 放矿漏斗自配,b-吊挂螺栓宽度方向中心距
2 1453 1400 2038 1330 1340 404 516 490
3 1867 1800 2275 1308 1368 500 870.5 700
4 1868 1800 2352 1303 1368 500 870 700
5 2278 2200 2669 1360 1407 600 999 800


项目

机号
外形尺寸
吊挂螺栓
I
I1
h
h1
h2
h3
I2
I3
I4
n×I5
b
n1×b1
b2
b3
n2×k
n3×b1
2×k2
21
3035
1550
2560
1960
800
600
1340
800
250
10×145
1124
6×200
892
250
8×M30
32×M20
2×M48
23
3308
1700
2625
2120
800
600
1686
900
250
8×200
1224
9×150
992
250
8×M30
34×M20
2×M48
25
3577
1700
2620
2230
800
600
1778
900
250
8×200
1324
10×145
1062
250
8×M30
36×M20
2×M48
29
4327
1800
2890
2630
800
600
2190
1000
250
10×170
1524
10×155
1262
250
8×M30
40×M20
2×M48
31
4567
1600
2700
2620
800
700
2226
900
250
10×150
924
9×145
912
250
8×M30
38×M20
2×M48
