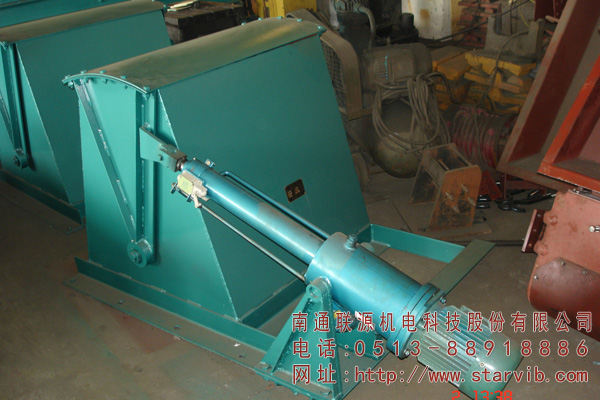

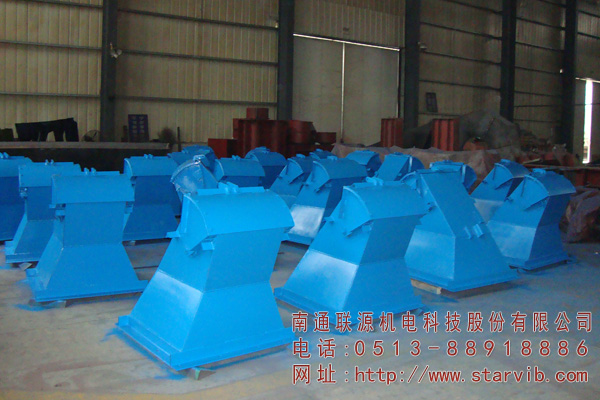

DHM、QHM电、气动弧门卸料器



电、气动弧门卸料器简介

         D(Q)HM电、气动弧门卸料器广泛应用于水电工程砂石混凝土系统,用于将砂石向皮带机放料及成品装车,也广泛应用于水泥建材,化工,矿山等行业中,对小块物料及颗粒物料的放料。


电、气动弧门卸料器技术参数

型号说明

DHM、QHM电、气动弧门卸料器型号说明图

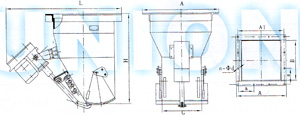

外形尺寸图

DHM、QHM电、气动弧门卸料器外形尺寸图

安装尺寸表

型号
A
A1
BxB
C
L
H
a
N-φd
D(Q)HM600x600
776
720
600x600
400
1172
850
240
12-φ18
D(Q)HM700x700
896
810
700x700
500
1300
970
270
12-φ22
D(Q)HM800x800
996
930
800x800
600
1450
1150
310
12-φ22
D(Q)HM1000x1000
1196
1120
1000x1000
800
1700
1520
280
16-φ22

注:
1、D(Q)HM电、气动弧门卸料器的执行元件除电动推杆,气缸外,还可以应用电液推杆。特殊可设计成手动型。
2、因执行元件不同,尺寸L有所不同。
