圆振动筛

YA圆振动筛现场使用图片

YA圆振动筛简介

YA圆振动筛的运动轨迹为圆,采用高效振动电机激振、钢簧或橡胶弹簧减震、耐磨材质筛板(筛网)、密封式或敞开式筛箱等打造而成。YA圆振动筛是依靠两台相同的振动电机做相反方向自同步旋转,使整个筛机在减振弹簧的支承下做直线振动,物料从入料端落入筛箱后,迅速前进、松散透网,完成筛分。

YA圆振动筛特点

YA圆振动筛可单层和双层使用,具有寿命长、噪音低、筛分效率高等特点。YA型圆振动筛可供选煤、选矿、建材、电力及化工等部门作物料分级用。

YA圆振动筛选用须知

  1、筛机分单层和双层,并有轻型和重型之分。
  2、筛网结构有编织网、冲孔筛板。如果选用铁式筛板可按要求设计。
  3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
  4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供货。
  5、给料箱为选择件,用户如有要求,可供给料箱。
  6、在选用时如有改变筛面倾角的要求,可另行设计。
  7、基础螺栓由用户自备。

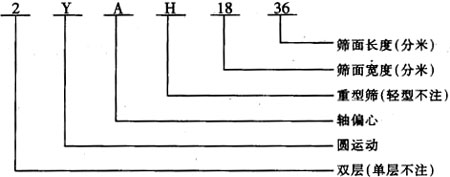

产品型号表示示例

技术参数

型号
筛面
给料料度(mm)
处理量
(t/h)
振次
(r.p.m)
双振幅(mm)
电动机
外形尺寸
长×宽×高
总重
(kg)
每支点工作动负荷
zui大动负荷
现用
原用
层数
面积(m2
倾角(度)
筛孔尺寸(mm)
结构
型号
功率(KW)
给料端
排料端
给料端
排料端
YA1236
Ti412
1
4.3
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
4905
±802
±802
±4008
±4008
2YA1236
2Ti412
2
4.3
20
6-50
上编织
下编织
≤200
80-240
845
9.5
Y160M-4
11
3757×2364×2456
5311
±802
±802
±4008
±4008
YA1530
Ti510
1
4.5
20
6-50
编织
≤200
80-240
845
9.5
Y160M-4
11
3184×2670×2280
4672
±±843
±843
±4214
±4214
YA1536
Ti512
1
5.4
20
6-50
编织
≤200
100-350
845
9.5
Y160M-4
11
3757×2670×2419
5137
±843
±843
±4165
±4165
2YA1536
2Ti512
2
5.4
20
6-50
上编织
下编织
≤400
100-350
845
9.5
Y160L-4
15
3757×3715×2437
5642
±802
±802
±4008
±4008
YAH1536
TiS512
1
5.4
20
30-150
冲孔
≤400
160-650
755
9.5
Y160M-4
11
3757×2670×2437
5621
±931
±931
±4655
±4655
2YAH1536
2TiS512
2
5.4
20
30-200
6-50
上冲孔
下编织
≤400
160-650
755
11
Y160L-4
15
3757×2715×2437
6045
±931
±931
±4655
±4655
YA1542
Ti514
1
6.5
20
6-50
编织
≤200
110-385
845
9.5
Y160M-4
11
4331×2670×2655
5515
±802
±802
±4008
±4008
2YA1542
2Ti514
2
6.5
20
30-150
上编织
下编织
≤200
110-385
845
9.5
Y160L-4
15
4331×2715×2675
6098
±802
±802
±4008
±4008
YA1548
Ti516
1
7.2
20
6-50
编织
≤200
120-420
845
9.5
Y160L-4
15
4904×2715×2854
5918
±847
±847
±4234
±4234
2YA1548
2Ti516
2
7.2
20
6-50
上编织
下编织
≤200
120-420
845
9.5
Y160L-4
15
4904×2715×2861
6321
±847
±847
±4234
±4234
YAH1548
TiS516
1
7.2
20
30-150
冲孔
≤400
200-7810
755
11
Y160L-4
15
4904×2715×2943
6842
±1392
±1392
±6958
±6958
2YAH1548
2TiS516
2
7.2
20
30-150
上冲孔
下编织
≤400
200-780
755
11
Y160L-4
15
4904×2715×2943
7404
±1392
±1392
±6958
±6958
YA1836
Ti612
1
6.5
20
30-150
编织
≤200
140-220
845
9.5
Y160M-4
11
3757×2975×2419
5205
±892
±892
±4460
±4460
2YA1836
1Ti612
2
6.5
20
30-150
上编织
下编织
≤200
140-220
845
9.5
Y160L-4
15
3757×2975×2419
5946
±847
±847
±4234
±4234
YAH1836
TiS612
1
6.5
20
30-150
冲孔
≤400
220-910
755
11
Y160M-4
11
3757×2975×2437
5900
±980
±980
±4900
±4900
2YAH1836
2TiS612
2
6.5
20
30-150
6-50
上冲孔
下编织
≤400
220-900
755
11
Y160L-4
15
3757×3020×2437
6353
±980
±980
±4900
±4900
YA1842
Ti614
1
7.6
20
6-150
编织
≤200
140-490
845
9.5
Y160L-4
15
4331×3020×3675
5829
±847
±847
±4234
±4234
2YA1842
2Ti614
2
7.6
20
6-150
上编织
下编织
≤200
140-490
845
9.5
Y160L-4
15
4331×3020×3675
6437
±847
±847
±4234
±4234
YAH1842
TiS614
1
7.6
20
30-150
冲孔
≤400
450-800
755
11
Y160L-4
15
4331×3020×2700
6352
±928
±928
±4640
±4640
2YAH1842
2TiS614
2
7.6
20
30-150
上冲孔
下编织
≤400
450-800
755
11
Y160L-4
15
4331×3020×2700
7037
±928
±928
±4640
±4640
YA1848
Ti616
1
8.6
20
6-50
编织
≤200
150-525
845
9.5
Y160L-4
15
4904×3020×2861
6289
±847
±847
±4234
±4234
2YA1848
2Ti616
2
8.6
20
6-50
上编织
下编织
≤200
150-525
845
9.5
Y160L-4
15
4904×3023×2861
6624
±847
±847
±4234
±4234
YAH1848
TiS616
1
8.6
20
30-150
冲孔
0-150
250-1000
755
11
Y160L-4
15
4904×3026×2943
7122
±1392
±1392
±6958
±6958
2YAH1848
2TiS616
2
8.6
20
30-150
上冲孔
下编织
≤400
250-1000
755
11
Y160L-4
15
4904×3026×2943
7740
±1392
±1392
±6958
±6958
YA2148
Ti716
1
10
20
6-50
编织
≤210
180-630
748
9.5
Y180M-4
18.5
4945×3423×3515
9033
±1675
±1675
±8379
±8379
2YA2148
2Ti716
2
10
20
6-50
上编织
下编织
≤210
180-630
748
9.5
Y180L-4
22
4945×3463×3515
10532
±1675
±1675
±8379
±8379
YAH2148
TiS716
1
10
20
13-200
冲孔
≤400
270-1200
708
11
Y180M-4
18.5
4945×3423×3501
10430
±2889
±2889
±14445
±14445
2YAH2148
2TiS716
2
10
20
30-150
上冲孔
下编织
≤400
270-1200
708
11
Y180L-4
22
3092×3423×3674
11190
±2889
±2889
±14445
±14445
YA2160
Ti720
1
12.6
20
3-80
编织
≤200
230-800
748
9.5
Y180M-4
18.5
6092×3463×3674
9925
±2495
±2495
±12475
±12475
2YA2160
2Ti720
2
12.6
20
6-50
上编织
下编织
≤200
230-800
748
9.5
Y180L-4
22
6116×3619×3849
11249
±2495
±2495
±12475
±12475
YAH2160
TiS720
1
12.6
20
30-150
冲孔
≤400
350-1500
708
11
Y200L-4
30
6116×3619×3849
12490
±2889
±2889
±14445
±14445
2YAH2160
2TiS720
2
12.6
20
30-150
上冲孔
下编织
≤400
350-450
708
11
Y200L-4
30
6116×3619×3849
13858
±2889
±2889
±14445
±14445
YA2448
Ti816
1
11.5
20
6-50
编织
≤200
200-700
748
9.5
Y180M-4
18.5
4945×3729×3473
9843
±2495
±2495
±12475
±12475
YAH2448
TiS816
1
11.5
20
6-50
冲孔
≤400
310-1300
708
11
Y200L-4
30
4970×3925×3638
11830
±2889
±2889
±14445
±14445
2YAH2448
2TiS816
2
11.5
20
30-150
上冲孔
下编织
≤400
310-1300
708
11
Y200L-4
30
4970×3925×3638
13012
±2889
±2889
±14445
±14445
YA2460
Ti820
1
14.4
20
6-50
编织
≤200
260-780
748
9.5
Y200L-4
30
6091×3925×3850
12240
±2495
±2495
±12475
±12475
2YA2460
2Ti820
2
14.4
20
6-50
上编织
下编织
≤200
260-780
748
9.5
Y200L-4
30
6091×3925×3850
13583
±2495
±2495
±12475
±12475
YAH2460
TiS820
1
14.4
20
30-150
冲孔
≤400
400-1700
708
11
Y200L-4
30
6091×3925×2846
13096
±2889
±2889
±14445
±14445
2YAH2460
2TiS820
2
14.4
20
30-150
上冲孔
下编织
≤400
400-1700
708
11
Y200L-4
30
6091×3925×3846
14455
±2889
±2889
±14445
±14445
