| 一、用途及特点：
YZ系列圆振动筛的运动轨迹为圆，是专为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工等部门作产品分级用。该筛机具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等特点。

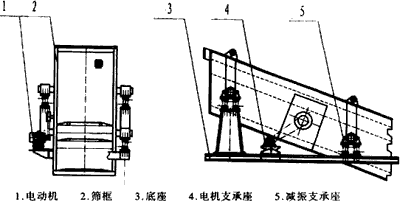

二、主要结构：
由块偏心式激振器、筛箱、电动机、底座及支承装置组成。筛面倾角20°。
三、主要技术参数：
|
型号 |
筛面层数 |
筛孔尺寸（mm） |
筛面规格（mm） |
进料粒度（mm） |
处理能力（t/h） |
振动频率（Hz） |
双振幅（mm） |
电机功率（kg） |
重量（不包括电机）（kg） |
外形尺寸（mm×mm×mmm） |
|
YZ-924 |
1 |
3-30 |
900×2400 |
≤100 |
8-60 |
13-16 |
7 |
5.5 |
1356 |
2620×1720×1245 |
|
YZ-1230 |
1 |
3-50 |
1200×3000 |
≤100 |
12-120 |
13-16 |
8 |
5.5 |
750 |
3153×2031×1611 |
|
2YZ-1230 |
2 |
3-50 |
200×3000 |
≤100 |
12-120 |
13-16 |
8 |
5.5 |
2350 |
3850×2031×1812 |
|
3YZ-1236 |
3 |
3-50 |
1200×3000 |
≤200 |
15-160 |
13-16 |
8 |
11 |
4290 |
3900×2270×2780 |
|
2YZ-1542 |
2 |
5-80 |
1500×4200 |
≤200 |
30-230 |
13-16 |
8 |
15 |
5336 |
4400×2610×3680 |
|
3YZ-1548 |
3 |
5-80 |
1500×4800 |
≤200 |
36-260 |
13-16 |
8 |
15 |
6866 |
5782×2547×3679 |
|
