GZG电机振动给料机

一、主要技术参数
GZG电机振动给料机（电机侧置式）执行标准JD/T7555-94《CZC惯性振动给料机》，振动电机执行标准JB5330-91《振动源三相异步电动机》。

型号	槽型尺寸宽x长x高 (mm)	额定给料量		zui大给料力度(mm)	振动频率(r/min)	双振幅(mm)	电机型号	额定电压(v)	额定电流(A)	功率(KW)	重量(kg)
型号	槽型尺寸宽x长x高 (mm)	水平(t/h)	-10°(t/h)	zui大给料力度(mm)	振动频率(r/min)	双振幅(mm)	电机型号	额定电压(v)	额定电流(A)	功率(KW)	重量(kg)
GZG40-4	400×1000×200	30	40	100	1450	4	YZO-5-4	380	2×0.87	2×0.25	175
GZG50-4	500×1000×200	60	85	150		4	YZO-5-4		2×0.87	2×0.25	210
GZG63-4	630×1250×250	110	150	200		4	YZO-10-4		2×1.76	2×0.55	380
GZG70-4	700×1029×250	120	170	200		4	YZO-10-4		2×1.76	2×0.55	400
GZG80-4	800×1500×250	160	230	250		4	YZO-16-4		2×2.17	2×0.75	570
GZG90-4	900×1483×250	180	250	250		4	YZO-16-4		2×2.17	2×0.75	620
GZG100-4	1000×1750×250	270	380	300		4	YZO-20-4		2×3.18	2×1.1	750
GZG110-4	1100×1673×250	300	420	300		4	YZO-20-4		2×3.18	2×1.1	840
GZG125-4	1250×2000×315	460	650	350		4	YZO-32-4		2×3.80	2×1.5	1050
GZG130-4	1300×2040×300	480	670	350		4	YZO-32-4		2×3.80	2×1.5	1100
GZG150-43	1500×2250×300	720	1000	500		4	YZO-50-4		2×5.57	2×2.2	1420
GZG160-4	1600×2500×315	770	1100	500		4	YZO-50-4		2×5.57	2×2.2	1500
GZG180-4	1800×2325×375	900	1200	500		3	YZO-75-4		2×8.90	2×3.7	2450
GZG200-4	2000×3000×400	1000	1400	500		3	YZO-75-4		2×8.90	2×3.7	2800
GZG70-6	700×1029×250	130	180	200	960	5	YZO-10-6		2×2.47	2×0.75	440
GZG80-6	800×1500×250	170	250	250		5	YZO-10-6		2×2.47	2×0.75	540
GZG90-6	900×1483×250	200	270	250		5	YZO-10-6		2×2.47	2×0.75	590
GZG100-6	1000×1750×250	290	410	300		5	YZO-20-6		2×4.47	2×1.5	780
GZG110-6	1100×1637×250	320	450	300		5	YZO-20-6		2×4.47	2×1.5	870
GZG125-6	1250×2000×315	500	700	350		5	YZO-20-6		2×4.47	2×1.5	1010
GZG130-6	1300×2040×300	520	720	350		5	YZO-20-6		2×4.47	2×1.5	1060
GZG150-6	1500×2250×300	780	1080	500		5	YZO-30-6		2×6.22	2×2.2	1420
GZG160-6	1600×2500×315	830	1190	500		5	YZO-30-6		2×7.85	2×3.0	1520
GZG180-6	1800×2325×375	970	1320	500		5	YZO-30-6		2×9.37	2×3.7	2470
GZG200-6	2000×3000×400	1300	1800	500		5	YZO-30-6		2×13.6	2×5.5	3120

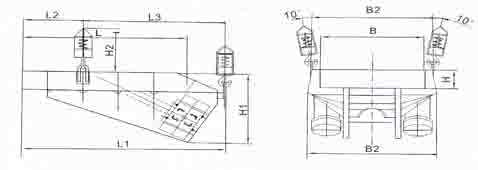

二、外形及安装尺寸

型号	B	L	H	B2	B3	L1	L2	L3	H1	H2
GZG40-4	400	1000	200	500	750	1337	361	950	600	302
GZG50-4	500	1000	200	626	800	1374	418	930	630	335
GZG63-4	630	1250	250	782	1000	1648	515	1100	767	395
GZG70-4	700	1029	302	850	1010	1548	465	1050	787	445
GZG80-4	800	1500	250	957	1180	1910	550	1320	850	618
GZG90-4	900	1483	307	1057	1170	2003	500	1470	960	564
GZG100-4	1000	1750	250	1157	1362	2190	650	1500	900	564
GZG110-4	1100	1673	320	1257	1362	2151	630	1485	970	636
GZG125-4	1250	2000	315	1426	1506	2540	750	1750	1030	660
GZG130-4	1300	2040	383	1470	1556	2544	750	1750	1084	660
GZG150-4	1500	2250	381.5	1676	1776	2794	800	1950	1220	693
GZG160-4	1600	2500	315	1776	1850	3050	910	2100	1110	693
GZG180-4	1800	2325	478	1980	2210	2885	735	2100	1260	788
GZG200-4	2000	3000	400	2180	2400	3490	775	2665	1220	840
GZG70-6	700	1029	302	850	1010	1548	465	1050	791	418
GZG80-6	800	1500	250	957	1180	1910	550	1320	850	616
GZG90-6	900	1483	307	1057	1170	2003	500	1470	960	519
GZG100-6	1000	1750	250	1157	1238	2190	650	1500	912	562
GZG110-6	1100	1673	320	1257	1362	2151	630	1485	980	566
GZG125-6	1250	2000	315	1426	1506	2540	750	1750	1009	668
GZG130-6	1300	2040	383	1476	1556	2544	750	1750	1119	674
GZG150-6	1500	2250	381.5	1676	1776	2794	800	1950	1220	692
GZG160-6	1600	2500	315	1776	1876	3050	910	2100	1101	724
GZG180-6	1800	2325	478	1980	2210	2880	735	2100	1318	841
GZG200-6	2000	3000	400	1351	2400	3680	775	2855	1560	984

三、工艺装置
GZG电机振动给料机（电机侧置式）电机转动给料机设计时未考虑仓压倒影响，为保证给料机的正常运行，必须尽量减少仓压对给料机的影响。因此在设计溜嘴时，应用溜嘴的后侧板承担料柱的垂直压力。溜嘴形式及配置尺寸可参考图及表中数值。

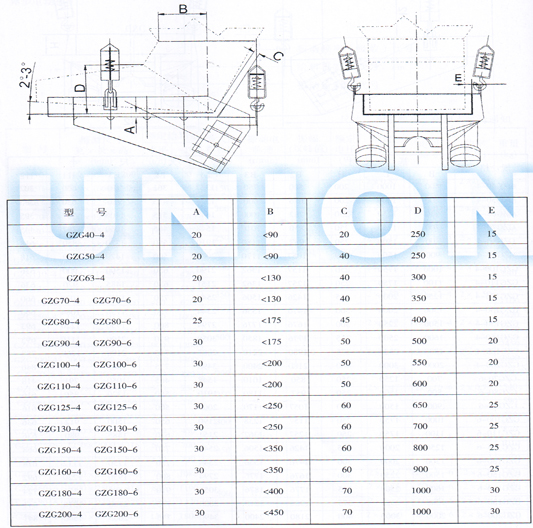

GZG电机振动给料机（电机侧置式）工艺配置图
