一、用途与特点：
　　振动电机是各类振动机械的激振源。振动电机广泛应用于电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、水泥等行业中，如振动给料机、振动筛、振动给料斗、振动烘干机、矿用振动筛、振动放矿机、振动落砂机、振动输送机及仓壁振动器等设备。

二、(振动电机)主要技术参数表：

型  号	振动力 ×103N	额定 功率 KW	额定 电流 A	振动 频率 r/min	电压 V	温升 ℃	绝缘 等级	效率 %	功率 因数	重量 kg
ZG402	0-2	0.1	0.4	1450	380	80	B	65.94	0.667	30
ZG405	0-5	0.25	0.73	1450	380	80	B	70.24	0.752	46
ZG410	0-10	0.55	1.53	1450	380	80	B	75.02	0.728	81
ZG415	0-15	0.75	1.95	1450	380	80	B	76.77	0.760	90
ZG420	0-20	1.1	2.71	1450	380	80	B	76.85	0.801	129
ZG432	0-32	1.5	3.51	1450	380	80	B	79.13	0.819	145
ZG440	0-40	2.2	5.19	1450	380	80	B	78.48	0.815	234
ZG450	0-50	3.0	6.82	1450	380	80	B	80.68	0.822	245
ZG609	0-9	0.55	1.66	960	380	80	B	76.0	0.662	84
ZG612	0-12	0.75	2.14	960	380	80	B	77.5	0.684	94
ZG618	0-18	1.1	2.97	960	380	80	B	78.6	0.715	141
ZG625	0-25	1.5	3.84	960	380	80	B	80.0	0.740	159
ZG636	0-36	2.2	5.55	960	380	80	B	80.9	0.747	249.5
ZG645	0-45	3.0	7.28	960	380	80	B	82.6	0.756	268
ZG660	0-60	4.0	9.56	960	380	80	B	82.2	0.762	427
ZG820	0-20	1.5	4.36	725	380	80	B	80.0	0.652	185
ZG830	0-30	2.2	6.16	725	380	80	B	81.1	0.667	279
ZG840	0-40	3.0	8.25	725	380	80	B	80.0	0.700	310

注：本振动电机为三相Y接法，电源频率50Hz。

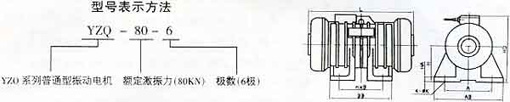

三、ZG系列振动电机外形及安装尺寸：

型  号	L	B	H	L1	L2	b	b1	h1	h2	D	n-d
ZG402	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	688	380	365	376	248	310	210	31	165	303	4-32
ZG830	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	78	450	430	414	262	350	230	45	195	359	4-44

四、YZO系列振动电机技术参数：

三相二级  380V  50HZ  振动次数  2900r/min

三相四级  380V  50HZ  振动次数  1430r/min

型  号	额定激 振  力 （kn）	额  定 功  率 （kw）	额  定 电  流 （A）	安  装  尺  寸									安装螺栓 尺    寸	质量 （kg）
				A	n×B	H	AB	BB	HA	HD	L	K
YZO-2.5-4	2.5	0.12	0.49	150	1×90	90	180	130	12	190	240	14	4×M12	20
YZO-5-4	5	0.25	0.85	180	1×110	100	220	150	14	220	320	18	4×M16	30
YZO-8-4	8	0.37	1.18	220	1×140	120	270	195	16	250	380	22	4×M20	55
YZO-10-4	10	0.55	1.76	220	1×140	120	270	195	16	250	400	22	4×M20	5
YZO-16-4	16	0.75	2.17	260	1×150	140	320	210	20	290	450	26	4×M24	75
YZO-17-4	17	0.85	2.20	240	1×140	130	300	210	20	260	420	26	4×M24	70
YZO-20-4	20	1.10	3.20	260	1×150	140	320	210	20	290	460	26	4×M24	87
YZO-30-4	30	1.50	3.85	310	1×170	160	380	245	25	330	500	33	4×M30	120
YZO-50-4	50	2.20	5.57	350	1×220	180	430	310	30	390	560	39	4×M36	210
YZO-63-4	63	3.00	7.20	350	1×220	180	430	310	30	390	600	39	4×M36	270
YZO-80-4	80	3.70	8.90	380	1×250	195	460	400	35	420	680	39	4×M36	330
YZO-100-4	100	6.30	14.18	440	1×280	215	530	400	38	460	730	45	4×M42	450
YZO-130-4	130	7.50	16.88	460	2×140	240	550	460	40	490	870	45	6×M42	560

    注：额定激振力在20KN以上的振动电机，竖装和任意角度方向安装时，应保证双轴承端装在下侧，即电机非出线盒端装在下侧。
三相六级  380V  50HZ  振动次数  970r/min

三相八级  380V  50HZ  振动次数  720r/min

型  号	额定激 振  力 （kn）	额  定 功  率 （kw）	额  定 电  流 （A）	安  装  尺  寸									安装螺栓 尺    寸	质量 （kg）
				A	B	H	AB	BB	HA	HD	L	K
YZO-1.5-8	1.5	0.18	0.85	180	1×110	100	220	150	14	220	360	18	4×M16	35
YZO-3-8	3	0.25	1.18	220	1×140	120	270	195	16	250	400	22	4×M20	60
YZO-5-8	5	0.37	1.75	260	1×150	140	320	210	20	290	460	26	4×M24	80
YZO-10-8	10	0.75	2.78	310	1×170	160	380	245	25	330	530	33	4×M30	125
YZO-16-8	16	1.10	4.07	310	1×170	160	380	245	25	330	550	33	4×M30	145
YZO-20-8	20	1.50	4.93	350	1×220	180	430	310	30	390	570	39	4×M36	220
YZO-30-8	30	2.20	6.70	380	1×220	195	460	400	35	420	700	39	4×M36	350
YZO-50-8	50	3.70	9.80	440	1×280	215	530	400	38	460	750	45	4×M42	460
YZO-63-8	63	4.50	11.65	460	2×140	240	550	460	40	490	880	45	6×M42	550
YZO-80-8	80	5.50	14.15	460	2×140	240	550	460	40	490	910	45	6×M42	620
YZO-100-8	100	6.30	16.50	460	3×118	250	550	510	42	500	1000	39	8×M36	750
YZO-130-8	130	7.50	21.17	460	3×118	250	550	510	42	500	1020	39	8×M36	810
