一、用途及特点
         NE斗式提升机为板链式，重力诱导卸料的提升设备，使用于垂直输送粉状，颗粒状，小块状磨琢性或无磨琢型物料，如生料，水泥，煤，石灰石，干粘土，熟料等。
         NE斗式提升机与其他提升机相比较，特点是：
　　1、输送能力大。NE斗式提升机是国内同类提升机中相近结构尺寸输送量最大的提升机，提升量为50m3/h～500m3/h。
　　2、提升范围广。NE斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。
　　3、驱动功率小。NE斗式提升机采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30％。
　　4、提升高度高。采用板链式高强度链条，在额定输送量下提升高度可达60米。
　　5、采用板链有较好的剪切强度，疲劳强度及耐磨性能，运转故障低，使用寿命长，操作、维修方便，易损件少。
　　6、NE斗式提升机结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。
        7、采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤其适应提升破碎后的石灰石和水泥熟料（≥NE50）。

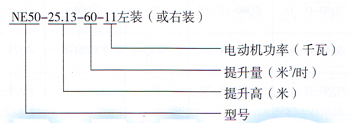

二、型号表示方法

三、规格性能
         NE斗式提升机驱动装置由左装和右装两种，可按用户要求配置，面对提升机进料口，驱动装置在提升机左侧为左装，在右侧为右装。
         NE斗式提升机结构：
         运行部件：由料斗和套筒滚子链组成；
         驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；
　　上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；
　　中部机壳：标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；
　　下部装置：下部机壳、进料口、尾轴装置、张紧装置。

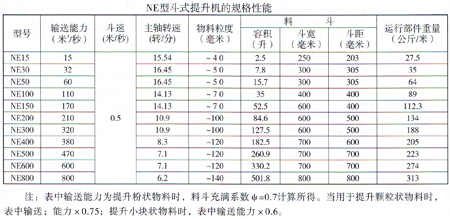

1、规格性能参数表

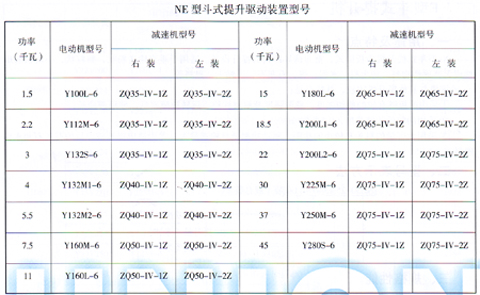

2、驱动装置型号参数表

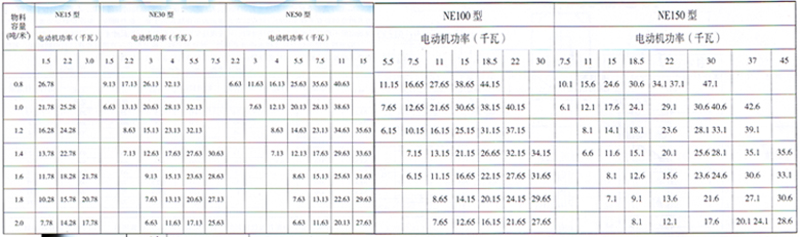

3、不同提升高度所需的驱动装置功率参数表

         注：NE150黑线左边采用普通型链条；黑线右边采用加强型链条；大于NE150型请与本厂联系。

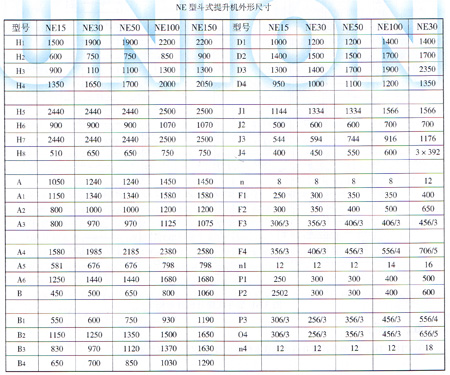

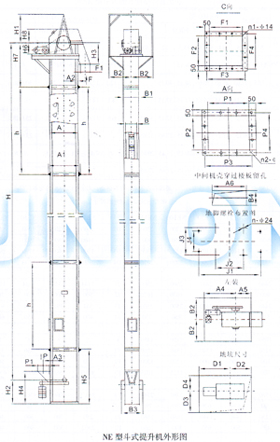

四、外形及安装尺寸

五、订货须知
         1、NE斗式提升机顶设有检修用的起吊支架，若提升机设在室内，且提升机顶部设有土建吊钩时，可在订货时提出取消顶部起吊支架。
         2、NE斗式提升机上壳设有驱动装置平台，若现场空间不能满足平台要求的尺寸时，可按现场实际情况配制非标准尺寸平台，但应在订货时提出。
         3、NE斗式提升机每台一般只配套一节带有检视门的中间机壳，若用户要求增加带检视门中间机壳数量或改变检视门店开孔位置，应在订货时注明。
